Termostato W1209
S/ 18.00 IGV
Termostato Digital w1209-50-100c DC 12V, controlador de temperatura, control de temperatura, placa de interruptor, caja W1209
Descripción
Rango de control de temperatura: -50 ℃-110 ℃
Precisión de control: 0,1 ℃
Precisión de histéresis: 0,1 ℃
Frecuencia de actualizaciónTasa de Actualización: 0.
Potencia de entrada: DC12V
Resolución: 9,9 a 99,9 es 0.℃, 1 ℃ rangos de temperatura otros
Entradas de medición: sensor impermeable NTC(10K 0.5%)
Salida: salida de relé de 1 canal, capacidad = 10A
Requisitos ambientales:-10-60 grados de humedad 20%-85%
Tamaño: 48(L)40(W)14(D)mm
Consumo de energÃa: Corriente estática: <= 35MA, Corriente de atracción: <= 65MA
1. Uso
Conecte la fuente de alimentación y el equipo a la fuente de alimentación del controlador, cuando se muestre la temperatura medida, presione el botón SET, la temperatura de la pantalla parpadeará, presione «+» «-» para ajustar la temperatura deseada (mantenga presionado el botón 5 segundos más rápido). Después de configurar presione el SET para confirmar que desea volver al paso anterior, ¡el controlador, de acuerdo con la temperatura configurada, ejecuta automáticamente el relé!
2. Indicador, descripción del estado LED
Indicador: indica que el relé está cerrado, apagado significa que el relé se ha desconectado;
Digital: muestra que el sensor 888 está abierto, sigue las instrucciones para conectar el sensor;.
Muestra HHH para el exceso de la temperatura máxima del rango de medición y el termostato será forzado a salir del relé;
Visualización LLL del rango de medición de la temperatura más baja, el termostato será forzado a desconectarse del relé;
Pantalla- – -alarma de alta temperatura, el termostato desconectará a la fuerza el relé;

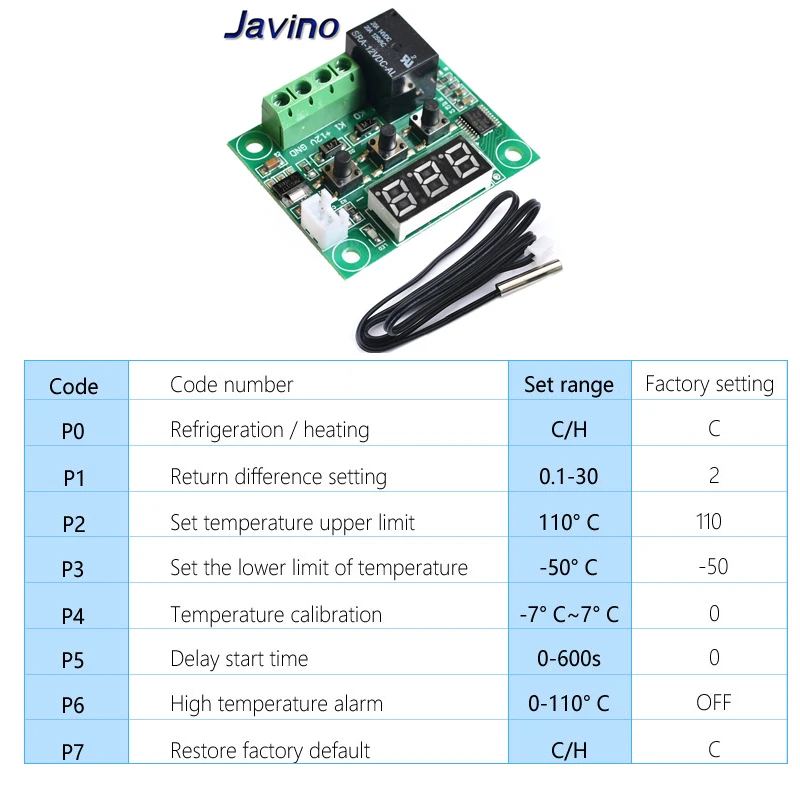

3. Función de parámetro
Presione el botón SET durante 5 segundos para ingresar a la configuración del menú principal, presione el «+» «-«-«Cambio de». Mantenga presionado SET para confirmar o automáticamente 10 segundos después de que no haya ninguna operación clave del controlador para volver.
Refrigeración P0, modo de calefacción:
En la interfaz del menú principal P0, presione la tecla SET para ingresar a la configuración, presione «+» «-» para cambiar al modo de calefacción [H] [C] para el modo de refrigeración, presione SET para volver, mantenga presionado SET o 10 segundos sin botón, el control de operación confirma automáticamente la finalización.
[C] bajo modo de enfriamiento: valor medido ≥ punto de ajuste + histéresis, relé; valor medido ≤ punto de ajuste, el relé apagado;
[H] Bajo modo de calentamiento: valor medido ≤ punto de configuración-histéresis, relé; valor medido ≥ punto de ajuste, el relé apagado;.
Configuración de histéresis P1:
En la interfaz del menú principal P1, presione el botón SET para ingresar la configuración de histéresis, presione «+» «-» para configurar la histéresis de 0,1 a 30, presione SET para volver después de completar una pulsación larga SET o 10 segundos sin botón, el controlador de operación confirma automáticamente la finalización.
Modo refrigeración: cuando la temperatura medida es ≥ al valor establecido + diferencia de retorno, el relé y el refrigerador se ponen en marcha; cuando la temperatura medida ≤ al valor establecido, el relé y el refrigerador se apagan.
Por ejemplo: el entorno 30 °C, 25 ° Cis establecido, la histéresis se establece en 2 °C, después de que el relé de potencia cierre la refrigeración comienza, cuando el enfriamiento a 25 °C, el relé apagado se enfrÃa, esta vez, debido a que el enfriador se desconectó, comenzó a subir la temperatura, cuando el valor establecido aumentó a 27 °C (punto de ajuste + Diferencia de retorno) El relé se cierra cuando el enfriador se enciende de nuevo, y asà sucesivamente entre la temperatura de control 25-27 °C.
Modo de calentamiento: cuando el valor de temperatura medido ≤ valor establecido-la diferencia hacia atrás, relé, arranque del calentador; cuando el valor de temperatura medido ≥ valor establecido, el relé se apaga, el calentador está apagado.
Por ejemplo: el entorno de 10 ° C para la configuración es de 25 °C, la histéresis se establece en 2 °C, después de que el relé de potencia cierre los calentadores, cuando se calienta a 25 °C, el relé apagó el calentador, esta vez porque el calentador se ha desconectado y la temperatura comenzó a bajar, Hasta el punto de ajuste actual de 23 °C (diferencia de punto de ajuste-retorno), el relé se cierra el calentador se inicia de nuevo, y asà sucesivamente para controlar la temperatura entre 23-25 °C.
LÃmite de ajuste de temperatura máxima P2:
Para evitar el uso indebido de otros llevó a que la temperatura establecida sea un riesgo demasiado alto, la configuración más alta del lÃmite del termostato define el punto de ajuste de temperatura máxima del rango de ajuste del termostato de control.
En la interfaz del menú principal P2, presione la tecla SET para ingresar a la configuración, presione «+» «-» para configurar la temperatura establecida (máximo 110), presione SET para volver después de completar una pulsación larga SET o 10 segundos sin botón. El controlador de movimiento confirma automáticamente la finalización.
Por Ejemplo: P2 se establece en 60 °C, la temperatura más alta se mide solo 60 °C, cuando la temperatura sube a 60 °C, el tubo digital muestra «H», el relé conectado a la fuerza. Si desea una temperatura de punto de ajuste de temperatura más alta para ampliar el alcance, debe ajustar el valor establecido del lÃmite superior.
P3 establece lÃmite mÃnimo de temperatura:
Para evitar el mal uso de otros conduce a la aparición de la temperatura de bloqueo de hielo es demasiado baja, el más bajo del termostato establecer la función de lÃmite inferior, definir el alcance del ajuste del termostato controla el punto de ajuste de temperatura mÃnima.
En la interfaz del menú principal P3, presione la tecla SET para ingresar a la configuración, presione «+» «-» Establecer la temperatura mÃnima que se puede establecer (mÃnimo-50), presione SET para volver después de completar una pulsación larga SET o 10 segundos sin pulsación de tecla. El controlador confirma automáticamente la finalización.
Por ejemplo: se establece en P3 °C-20, se puede medir la temperatura más baja de-20 ° C, cuando la temperatura se baja a-20 ° después, el LED muestra «L», el relé se desconecta a la fuerza. Si desea bajar la temperatura del punto de ajuste para ampliar el alcance, debe ajustar el lÃmite inferior del valor de configuración.
Corrección de temperatura P4:
Cuando la temperatura medida y la desviación estándar de la temperatura o porque el hardware del usuario tiene necesidades especiales, puede utilizar esta función para corregir la temperatura corregida antes de la corrección + = rango efectivo de corrección de temperatura de-7,0 a 7,0 (unidad °C).
En la interfaz del menú principal P4, presione la tecla SET para entrar en la configuración, presione «+» «-» para establecer el valor de corrección, presione SET para volver una vez completado, pulsación prolongada SET o 10 segundos sin botón. El controlador de operación confirma automáticamente la finalización.
Por Ejemplo: Pantalla Normal 25 grados; La corrección de temperatura es 0:00 Mostrar 25 grados; Pantalla de corrección de temperatura 26,5 1,5 grados; Corrección de temperatura-1,5 23,5 grados cuando se muestra.
Tiempo de inicio de retardo P5 (Unidad: segundos):
Cuando el trabajo de refrigeración o calentador requiere retraso, se puede activar la función de retraso para proteger la vida útil del equipo.
En la interfaz del menú principal P5, presione la tecla SET para ingresar a la configuración, presione «+» «-» Configuración de la hora de inicio retardada (Unidad: segundos), el tiempo de retardo en el rango de 0-600 segundos, Presione SET para volver después de completar una pulsación larga SET o 10 segundos sin botón, el controlador de operación confirma automáticamente la finalización.
Modo de enfriamiento: el primer encendido, si la temperatura actual ≥ valor establecido + Diferencia de retorno cuando el enfriador no comienza a enfriarse inmediatamente después de la necesidad de ejecutar el tiempo de retardo establecido para comenzar.
Modo de calefacción: el primer encendido, si la temperatura actual ≤ valor establecido-la diferencia entre el tiempo de retroceso, el calentador no comienza a calentarse inmediatamente después de la necesidad de ejecutar el tiempo de retardo establecido para comenzar.
El enfriador de tiempo de inactividad o el calentador se inicia entre dos tiempos de inicio de retraso adyacentes es mayor que el valor establecido, el enfriamiento comienza inmediatamente. El apagado del enfriamiento o el lapso adyacente del calentador entre dos arranques es menor que la configuración del tiempo de inicio del retraso, comience de nuevo después de la necesidad de ejecutar los enfriadores, configure el tiempo de inicio retrasado para que el dispositivo arranque. El tiempo de retraso se cuenta al instante. El Inicio de retardo se establece igual a cero la función de retardo de apagado.
Por ejemplo: el modo de enfriamiento establece el retraso en 60 segundos, si la temperatura actual ≥ valor establecido + Diferencia de retorno cuando el termostato comienza a retrasarse después de la alimentación, después de 60 segundos, se enfrÃa. Cuando alcance la temperatura deseada, el refrigerante se detendrá, entonces la hora de inicio, la próxima vez que comience el enfriamiento, si después de un retraso de tiempo establecido por el enfriador funciona inmediatamente o si hay que esperar a que termine el temporizador.
Interruptor de zumbador P6 (esta función no es válida)
Función de alarma de temperatura P7:
En la interfaz del menú principal P7, presione la tecla SET para entrar en la configuración, presione «+» «-» para configurar el rango de temperatura de la alarma de alta temperatura de 0-110 ° Cor OFF para desactivar esta función (el valor predeterminado de fábrica es 50 °C). Al finalizar, presione SET para volver, mantenga presionado SET o 10 segundos sin botón, el controlador de operación confirma automáticamente la finalización.
Cuando la temperatura alcanza el valor establecido de la alarma de alta temperatura, la pantalla digital fuerza simultáneamente el relé. Cuando la configuración ha estado presionando la tecla «-«, el valor de configuración se reduce a 0, luego haga clic en la tecla «-» para mostrar «OFF», en cuyo momento la función está apagada, la función de alarma de alta temperatura no es válida.
P8 restaurar la configuración de fábrica:
Algunos hechos por el hombre causan confusión en la configuración del termostato interno, uno por uno para configurar el tiempo, luego use esta función para restaurar la configuración de fábrica.
En la interfaz del menú principal P8, presione la tecla SET para ingresar a la configuración, presione «+», «-» está establecido en [H], presione SET para volver después de completar una pulsación larga SET o 10 segundos sin el controlador de operación del botón confirmar automáticamente la configuración de fábrica de recuperación completa. (Otra forma: en el estado apagado, mientras mantiene presionados los botones «+» y «-«, todos los parámetros anteriores vuelven a la configuración predeterminada de fábrica).
